Ошибки проектирования окон. Стеклопакеты.

Уже наверное все владеют поверхностной информацией о материалах из которых делают металлопластиковые и алюминиевые окна: профиль — количество камер, монтажную глубину толщину его стенок и армирования; фурнитуру — по крайней мере крутятся на слуху известные бренды; стеклопакеты — одно, двухкамерные, с газом и энергопокрытием. С профилем и фурнитурой будто все идет хорошо, заказчики окон начали уделять этому внимание, а вот со стеклопакетами пока складывается печальная ситуация.

В современном окне стеклопакет является важнейшим элементом в теплоизоляции всей оконной конструкции так как он занимает до 95% площади окна, для улучшения его характеристик используют инертные газы, и-стекло, мультифункциональное стекло, дистанционные рамки от 6 до 24мм для создания определенной толщины слоя газа между стеклами, так называемые камеры, которые должны быть герметичны — изолированные от внешней атмосферы.

Какая верная комбинация стекла и дистанционных рамок?

Специалисты в данной сфере будут утверждать что оптимальная толщина однокамерного стеклопакета со стеклом в 4мм это 24мм, а двухкамерного 44мм, то есть дистанция между стеклом должно быть 16мм, отсюда формула должна быть для однокамерного — 4-16-4 и 4-16-4-16-4 для двухкамерного.

Почему именно такое расстояние?

Потому что именно при таких размерах в камере стеклопакета прекращается внутренняя конвекция газа, его молекулы как бы прилипают к стеклу — с холодной стороны газ не опускается за счет охлаждения, а с теплой не поднимается, в середине стеклопакета получается полный «штиль», это улучшает его свойства. Если толщину дистанционной рамки уменьшить или увеличить то теплоизоляционные характеристики ухудшаются. И еще специалисты утверждают, что самая холодная зона в стеклопакете это его периметр так как теплопроводность дистанционных рамок больше, чем газа.Но это все в лабораторных идиллиях, так сказать в тепличных условиях.

Что же получается в реалиях?

На характеристики стеклопакета действуют масса факторов:

  • технология и условия изготовления
  • площадь стеклопакета и его периметр
  • место эксплуатации
  • атмосферное давление
  • ветровые нагрузки
  • температурные перепады

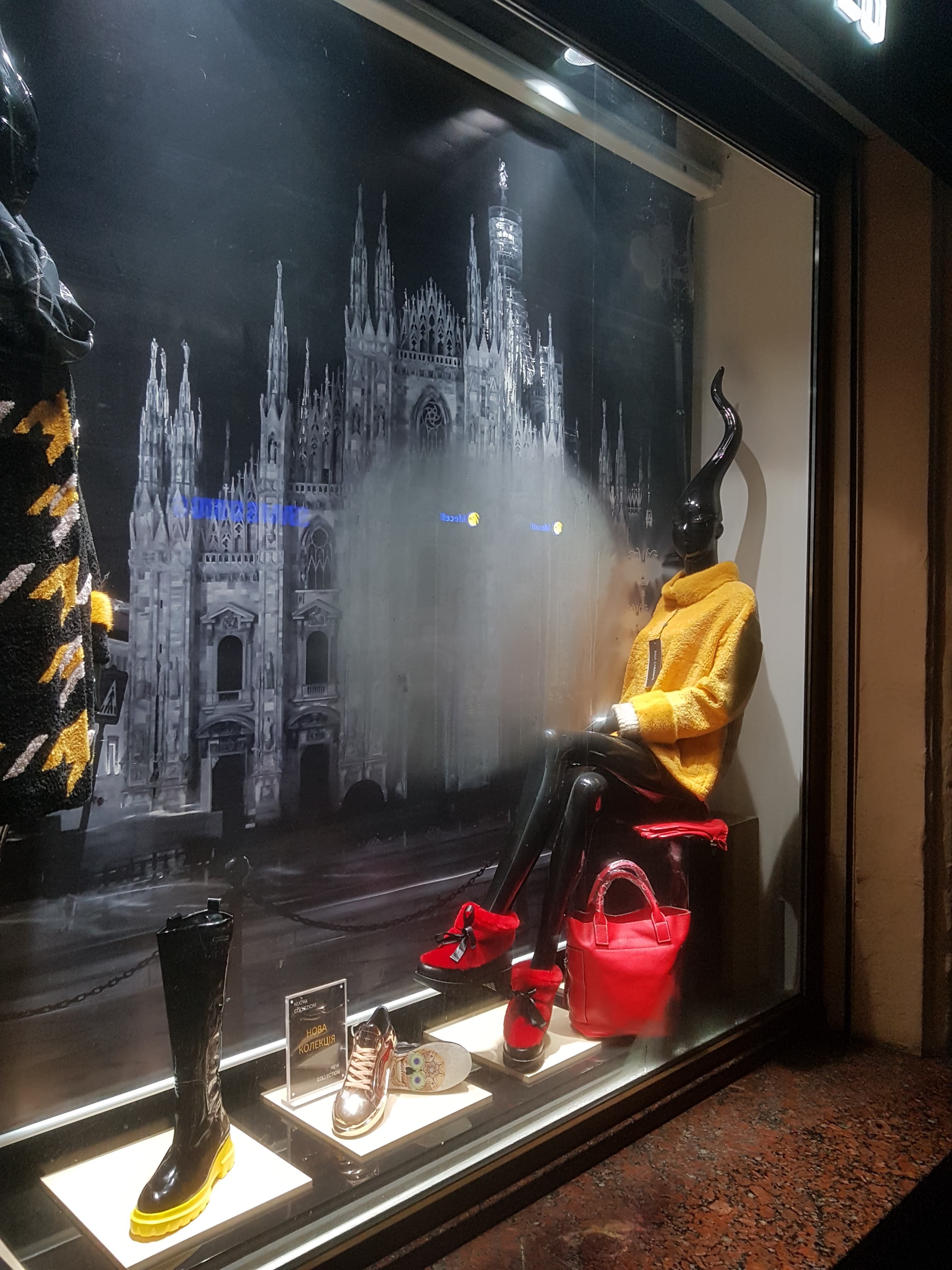

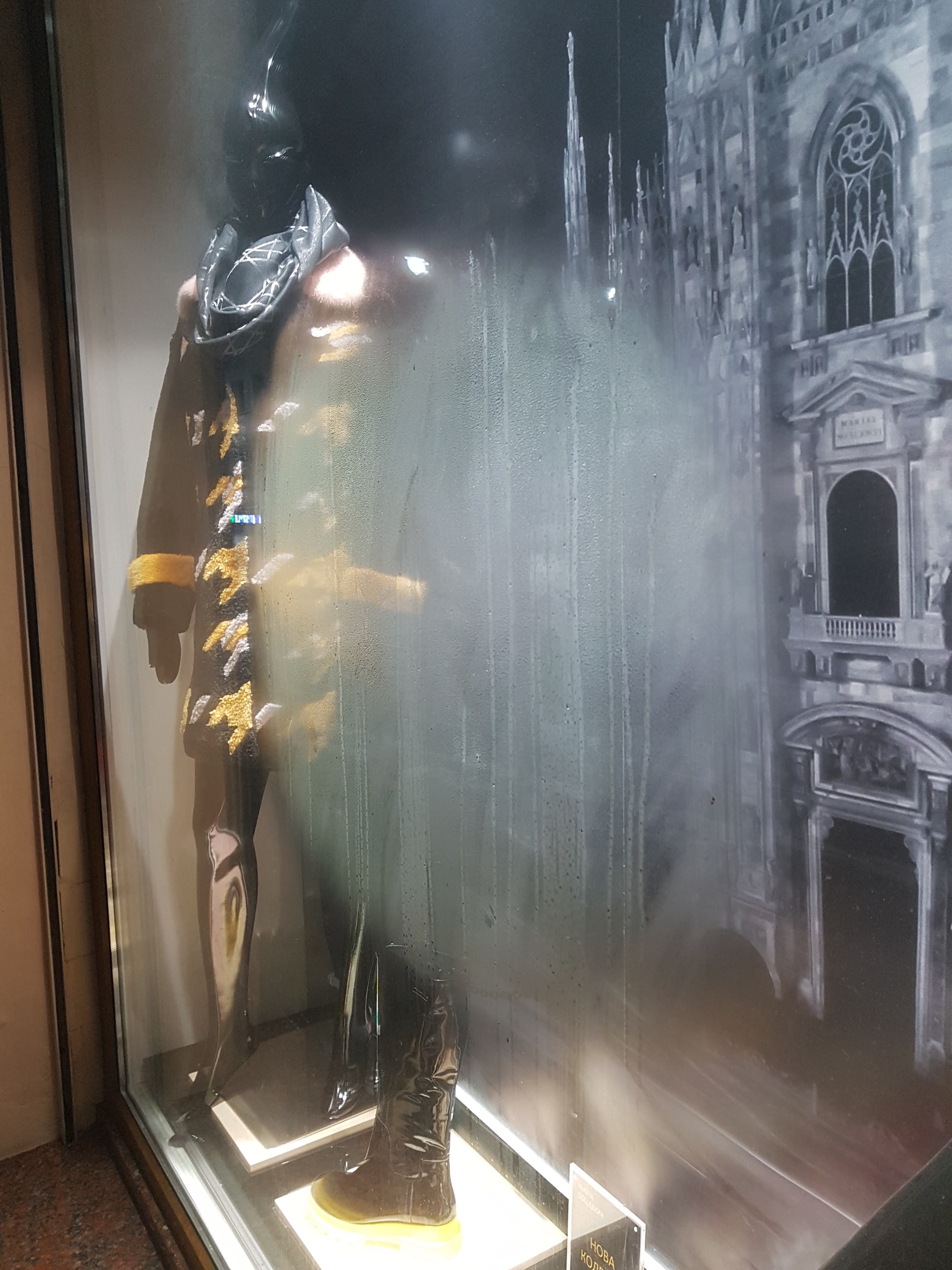

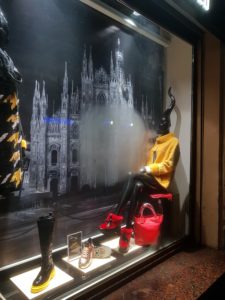

Эти все факторы должны учитываться при проектировании будь то металлопластиковых или алюминиевых окон, стоечно-ригельных систем для фасадного остекления и других конструкциях где используются стеклопакеты. Так как стеклопакет герметичен то он постоянно сопротивляется внешниму давлению и стекло в нем постоянно деформируется, искривляется, особенно это заметно в квадратных стеклопакетах больших размеров, они как бы линзуют и чем больше размер тем больше будет прогиб стекла, вплоть до эффекта слипания внешнего и внутреннего стекла, при этом резко ухудшается теплоизоляционные свойства окна и в этом случае самой холодной зоной становится центральная зона стеклопакета.

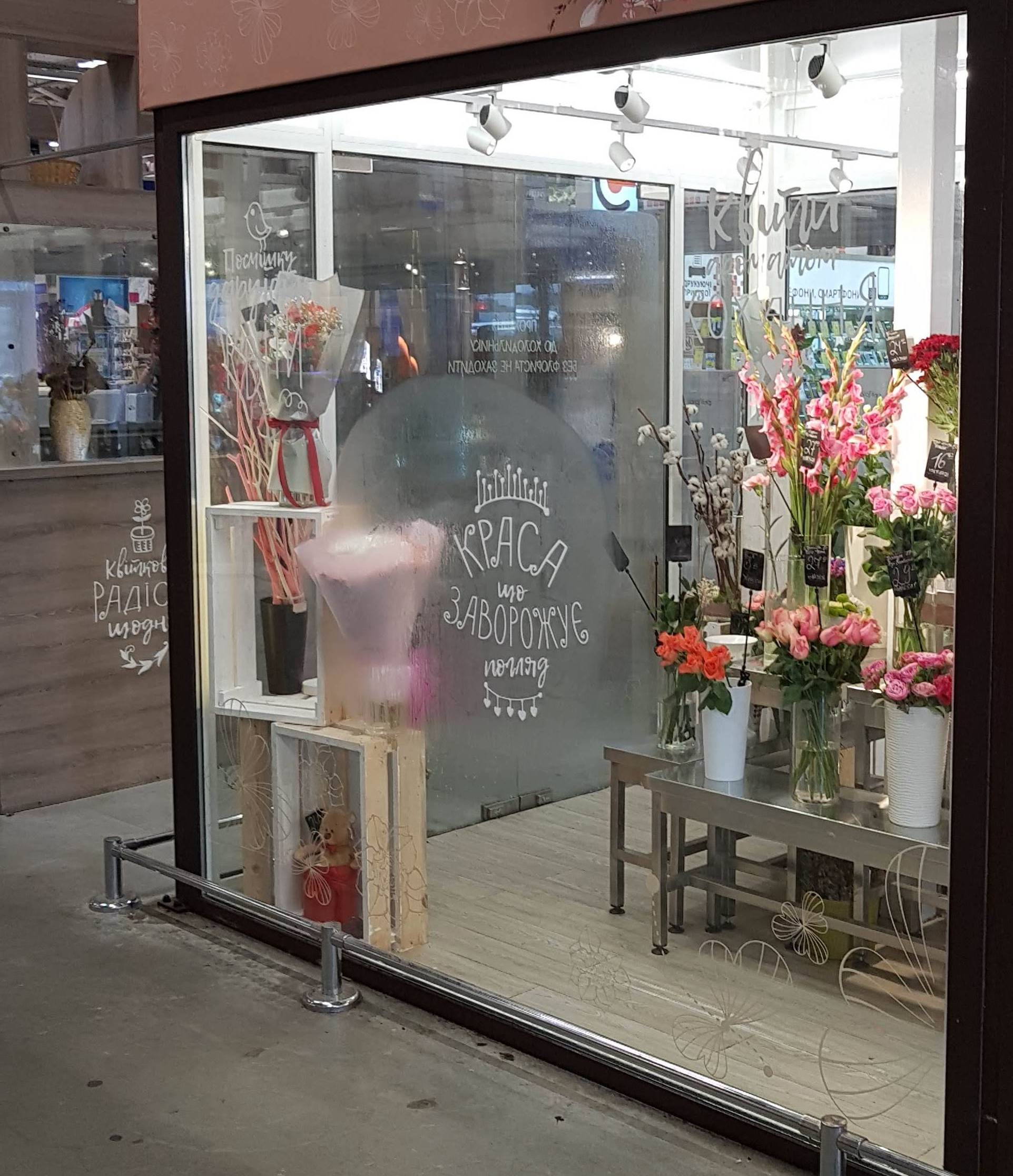

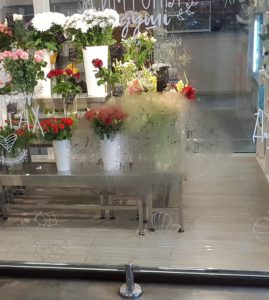

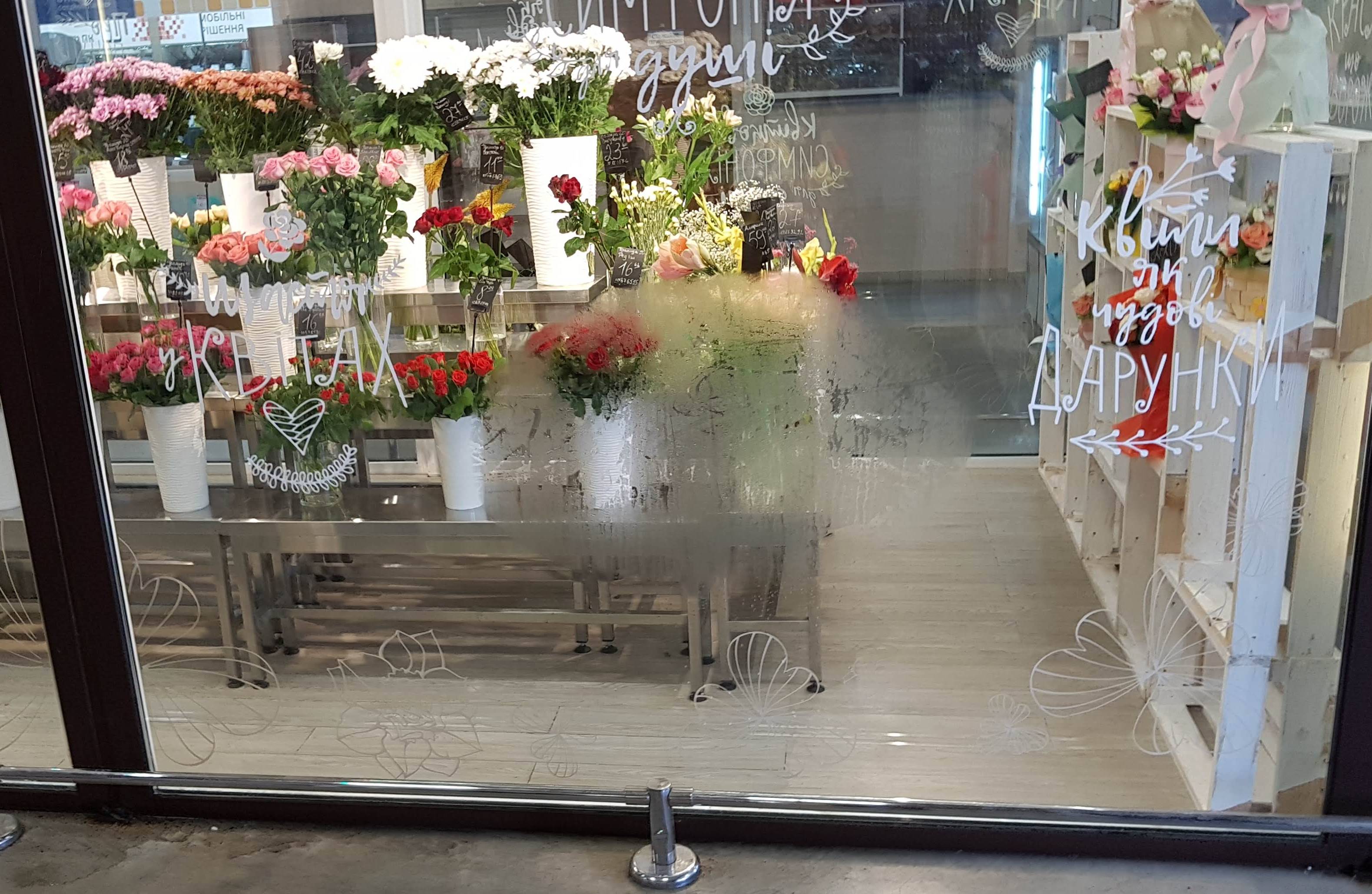

Образование конденсата на стеклопакете со стороны помещения Без тепловизора видно место слипания стекол в стелопакете металопластикового окна Холодная зона на стеклопакете охлаждающей камеры Ошибка проектирования привела к уменьшению энергозберигающих способностях ПВХ окна

Как с этим бороться?

Для уменьшения этого эффекта нужно использовать стекло нужной толщины для определенных площадей и пропорций стеклопакета. То есть чем больше стеклопакет тем толще должно быть стекло. Из полученного опыта рекомендуем стекло 4мм для стеклопакетов площадью до 2,2 кв.м., а если форма стеклопакета близка к квадрату то он должен быть не более 1,7 м.кв., стекло 6мм — до 5,5 / 4, 0 м.кв., стекло 8мм — до 8,5 / 7,0м.кв. Но в любом случае стекло в стеклопакете все равно будет иметь прогиб при определенных условиях большим или меньшим поэтому для сохранения равномерного коэффициента теплопередачи с увеличением площади, нужно увеличивать ширину дистанционной рамки.

Проблема в том, что почти все распространенные ПВХ и большинство алюминиевых профильных систем ограничены в толщине стеклопакета 32-40мм, что не позволяет создавать не только энергоэффективные окна с большой площадью стекла, но и окна небольших размеров с высокими показателями энергосбережения, поэтому многие из производителей умалчивают этот вопрос, представляя стеклопакет по формуле 4-10-4-10-4 как элемент с высочайшими характеристиками, а современные европейские системы в настоящее время достаточно сильно бьют по бюджету заказчика и не каждый на них решается.

Компания «Слайдор» предлагает в Черновцах проверенную временем Немецкую систему Streamline от Salamander с монтажной глубиной 76мм для изготовления металлопластиковых окон со стеклопакетами толщиной 40, 44, 48мм, и современную профильную систему для остекления пассивного дома Salamander bluEvolution которая способна разместить в себе тяжелые стеклопакеты толщиной до 60мм , также мы предлагаем несколько серий алюминиевых профилей Талисман для изготовления панорамных окон.

Мы с ответственностью подходим к проектированию и изготовлению оконных конструкций, имеем в этом опыт и качественные материалы
